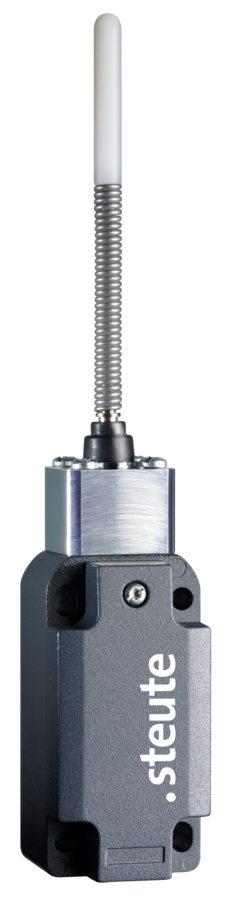

限位开关

ES 98 TK-11

物料号: 1190101旧物料号: 9100360001

联系我们

产品特点

  • 金属外壳

  • 依据EN 50041设计

  • 缓动型,带双断开的切换触点

  • 操作头:带塑料头弹簧杆TK

  • 抗磨损的热塑性塑料顶端

  • 弹簧杆可以从任意方向操作

  • 弹簧弹性允许偏转角度12°

技术参数

适用标准

EN 60947-5-1

外壳

压铸铝, 粉末涂层

防护等级

IP67 (IEC/EN 60529)

触点材质

开关类型

缓动型

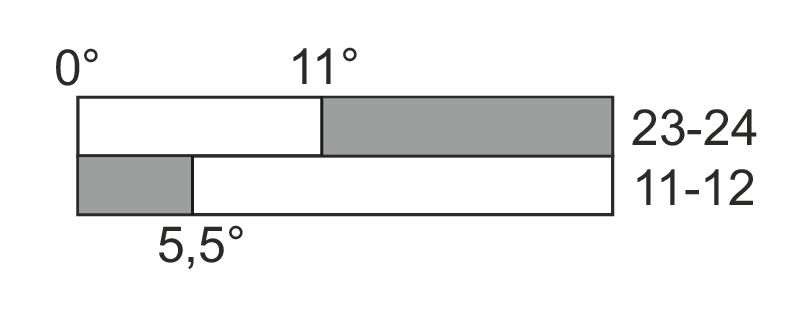

触点类型

1 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

max. 2.5 mm² (incl. conductor ferrules)

线缆进线孔

1 x M20 x 1.5 (仅适用于线缆密封接头)

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

400 V

约定发热电流Ithe

6 A

额定工作电压/电流 Ie/Ue

6 A/250 VAC; 0.25 A/230 VDC; 3 A/24 VDC; 5 A/5 VDC

应用类别

AC-15; DC-13

短路保护

6 A gG/gN 型熔丝管

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

环境温度

–20 °C … +80 °C

产品认证

da

重量

306 g

下载专区

Loading...
安装和接线说明 – ES/EM 98

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF1 MB 18.10.2024
