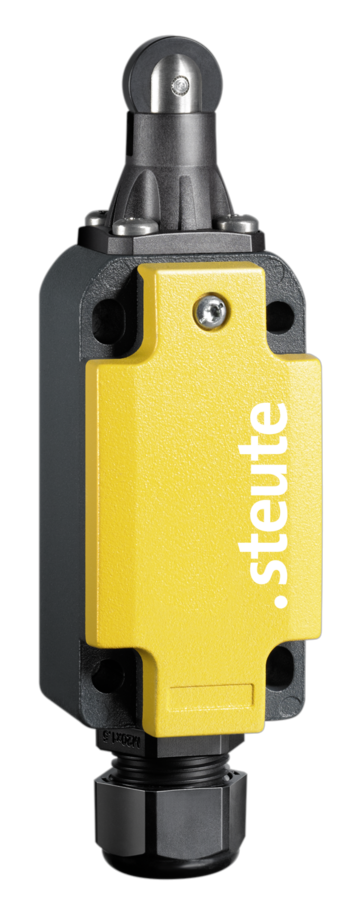

安全型限位开关

ES 98 R-12 +90°C IP69 Extreme

物料号: 1305609旧物料号: 9103099002

联系我们

产品特点

Safety
  • 耐高温达+90℃

  • 高防护等级IP69, IP69K

  • 金属外壳

  • 依据EN 50041设计

  • 缓动型A,双断开2个常闭触点/1个常开触点

  • 操作头:滚轮柱塞R

  • C类操作头依据EN 50041

  • 操作头垂直 30°方向运动速度0.5 m/s

技术参数

适用标准

EN ISO 13849-1, EN 60947-5-1, EN ISO 14119

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016

外盖

不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003

开关类型

type 1

编码等级

无编码

防护等级

IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

触点材质

开关类型

缓动型, 肯定断开常闭触点

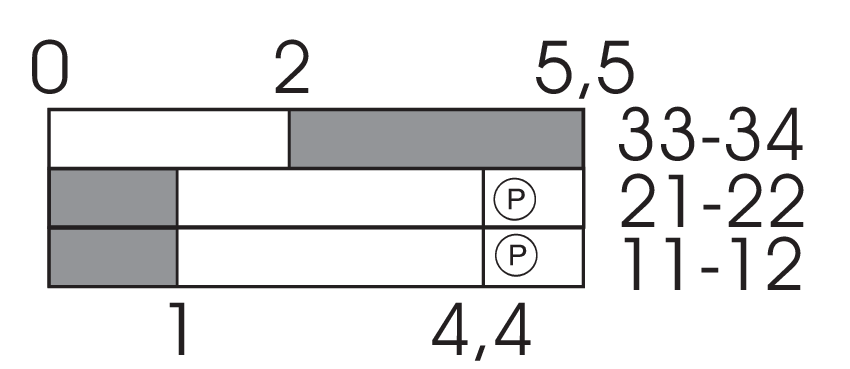

触点类型

2 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

max. 1.5 mm² (incl. conductor ferrules)

线缆进线孔

1 x M20 x 1.5 (仅适用于线缆密封接头)

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

400 V

约定发热电流Ithe

1.5 A

额定工作电压/电流 Ie/Ue

1.5 A/230 VAC; 0.27 A/250 VDC

应用类别

AC-15; DC-13

短路保护

1.5 A gG/gN 型熔丝管

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

环境温度

–20 °C … +90 °C

产品认证

da

重量

320 g
