技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 外盖
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 开关类型
- type 1
- 编码等级
- 无编码
- 防护等级
- IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)
- 可靠性数据 B10d (10 % load)
- -20 °C: 800 000
+20 °C: 2 000 000
+70 °C: 1 000 000
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1 NC/1 NO contact, type Zb
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M20 x 1.5 (仅适用于线缆密封接头)
- 夹紧范围
- 6 … 13 mm
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 6 A
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC, 0.25 A/230 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 6 A gG 型熔丝管
- 安全等级
- II
- 机械寿命
- -20 °C: 400 000 操作次数
+20 °C: 1 000 000 操作次数
+70 °C: 500 000 操作次数
- 运行周期
- max. 1800/h
- 触点打开行程
- max. 2 x 3.5 mm
- 环境温度
- –20 °C … +70 °C
- 产品认证
- <
- 重量
- 89 g

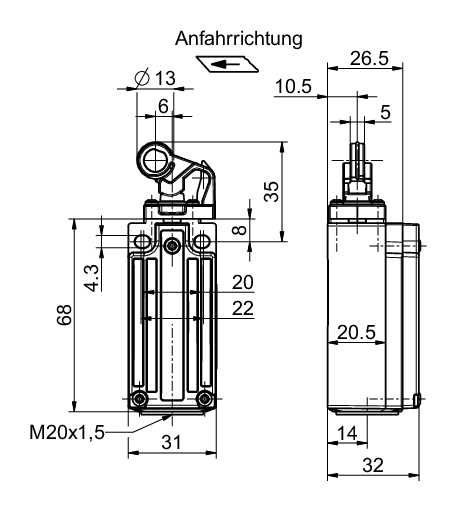

尺寸图
其他图纸
触点示意图
开关行程图
