技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
- 外壳
- 压铸铝, 粉末涂层
- 开关类型
- type 1
- 编码等级
- 无编码
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 2 NC contacts, type Zb
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 3 x M20 x 1.5 (仅适用于线缆密封接头)
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 6 A
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 6 A/400 VAC
- 短路保护
- 6 A gG/gN 型熔丝管
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 0.5 m/s with a vertical actuating angle of α = 40° and β = 30°
- 运行周期
- max. 3600/h
- 环境温度
- –20 °C … +80 °C
- 开关点的重复性精度
- ± 0.1 mm
- 产品认证
- a
尺寸图
其他图纸
触点示意图

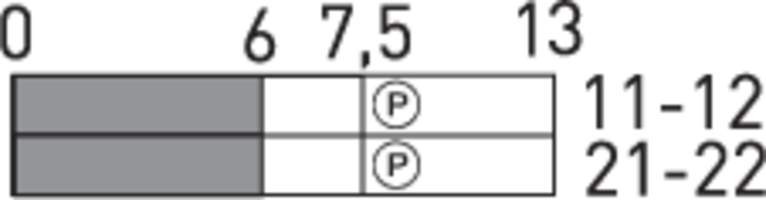

开关行程图
T 肯定断开行程/角度
操作半径
α: 从开关轴右侧操作角度如图所示
β: 从开关轴左侧操作角度如图所示
