产品特点
热塑性塑料外壳
双重绝缘 X
适用于内嵌式安装
带有预置线缆
线缆进线孔在侧面

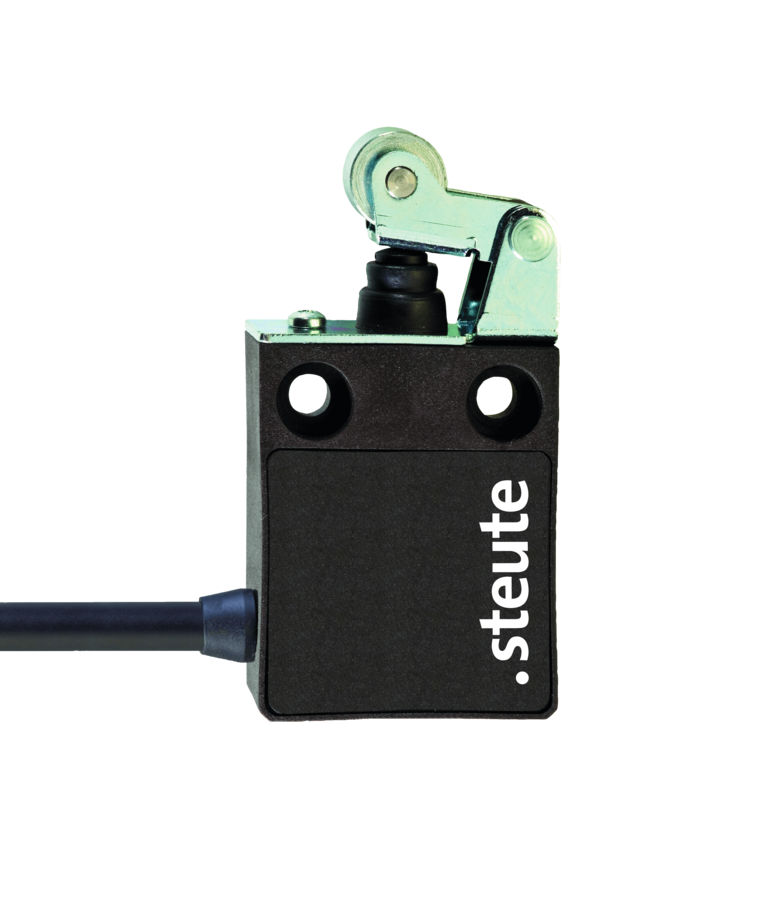

操作头：带密封圈的滚轮式操纵杆WH

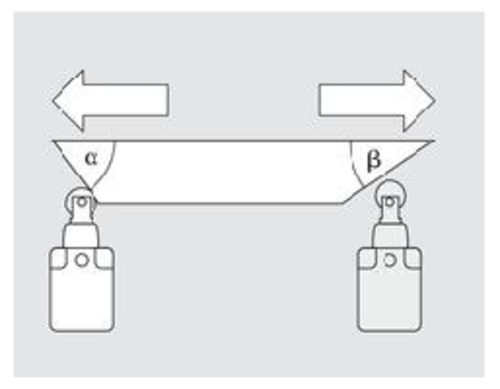

垂直α = 40°或β = 25°方向操动速度0.5m/s
金属滚轮
密封圈用于防止污垢渗透
注释
避免操作头从开关左侧操作，因会降低限位开关的机械寿命。
根据需求操作头可以180°调整位置
根据需求可提供塑料滚轮
技术参数
常规技术参数
适用标准
EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
开关类型
type 1
编码等级
无编码
拧紧力矩
安装螺丝外壳: max. 5 Nm
防护等级
IP67 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点
触点类型
2 NC/1 NO contact, type Zb
连接类型
电缆 6 x AWG 20
线缆横截面
6 x 0.56 mm²
线缆长度
5 m
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
6 A
额定工作电压/电流 Ie/Ue
6 A/250 VAC; 0.25 A/230 VDC; 4 A/24 VDC
应用类别
AC-15; DC-13
短路保护
6 A gG/gN 型熔丝管
环境温度
–20 °C … +75 °C
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
开关点的重复性精度
± 0.1 mm

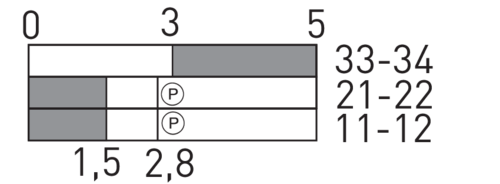

触点打开行程
max. 2 x 3.5 mm
产品认证
a
