技术参数
常规技术参数
- 适用标准
- EN 60947-5-1
- 外壳
- 压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016
- 外盖
- 不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003
- 开关类型
- type 1
- 编码等级
- 无编码
- 防护等级
- IP66/IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 速动型
- 触点类型
- 2 NC/1 NO contact, type Zb
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 1.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M20 x 1.5 (仅适用于线缆密封接头)
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 1.5 A
- 额定工作电压/电流 Ie/Ue
- 1.5 A/230 VAC; 0.27 A/250 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 1.5 A gG 型熔丝管
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 2.5 m/s with a vertical actuating angle of 30°
- 运行周期
- max. 1800/h
- 环境温度
- –40 °C … +60 °C
- 产品认证
- da<
尺寸图
其他图纸
触点示意图

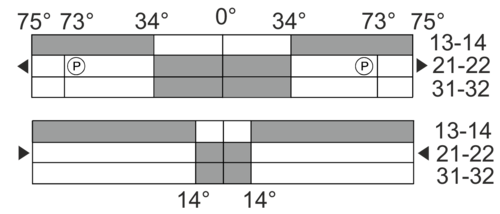

开关行程图
T 肯定断开行程/角度
