技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
- 外壳
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016
- 外盖
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003
- 开关类型
- type 1
- 编码等级
- 无编码
- 拧紧力矩
- 螺丝盖: max. 2.5 Nm
- 防护等级
- IP66/IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- snap action, positive break NC contacts A
- 触点类型
- 2 NC/2 NO contacts, type Zb
- 开关点
- 可从5°调整到35°; 预置角度2 x 10°
- 连接类型
- 螺丝连接端子
- 线缆横截面
- 0.5 ... 2.5 mm² (包括导线套管)
- 线缆进线孔
- 2 x M25 x 1.5
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 4 A
- 限制短路电流
- 1100 A
- 额定工作电压/电流 Ie/Ue
- 4 A/400 VAC; 0.25 A/250 VDC; 0.55 A/125 VDC; 2.5 A/48 VDC; 3 A/24 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 4 A gG/gN 型熔丝管
- 机械寿命
- > 操作角度45°时，操作次数为1 000 000次
- 运行周期
- max. 600/h
- 环境温度
- –40 °C … +85 °C
- 防污等级
- 3
尺寸图
其他图纸

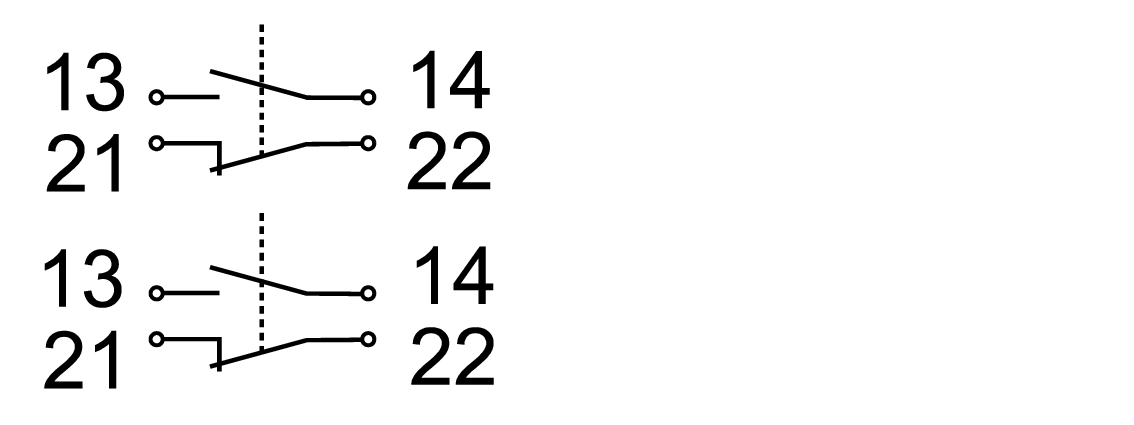

触点示意图

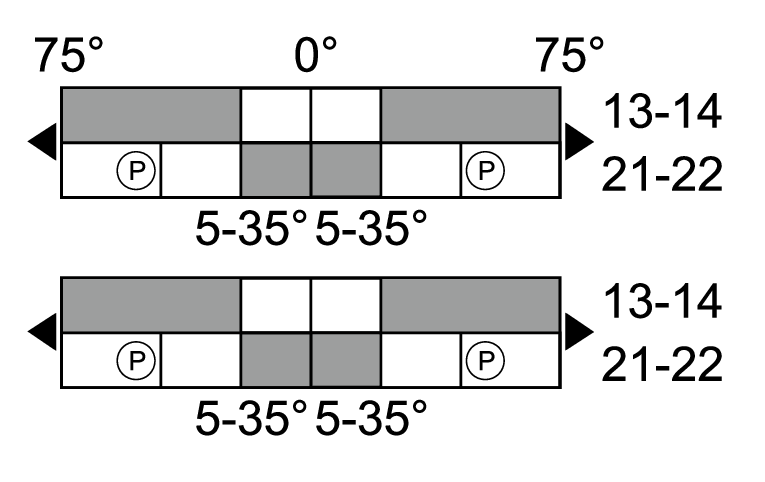

开关行程图
T 肯定断开行程/角度
开关点
