触点示意图
开关行程图

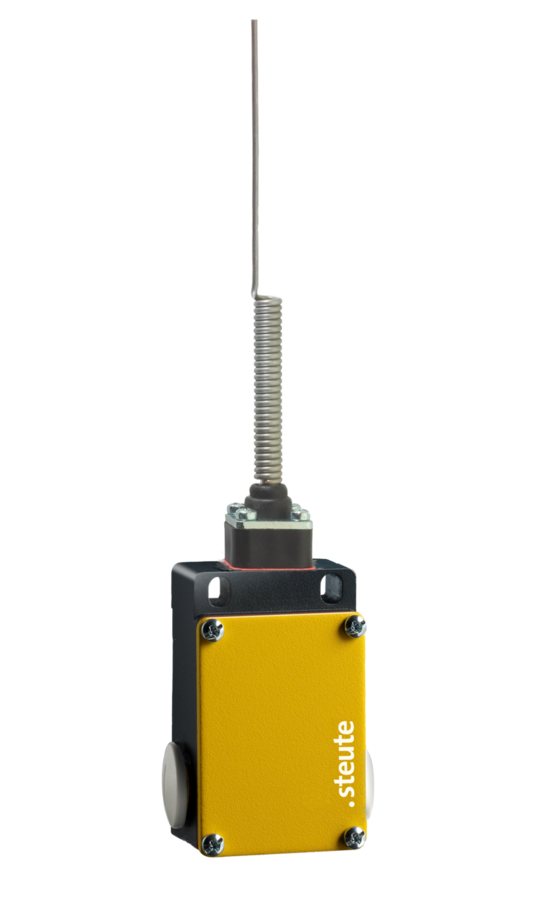

限位开关

EM 41 TL 1Ö/1S

物料号: 1046468旧物料号: 41132001

联系我们

产品特点

  • 金属外壳

  • 速动型，双断开切换触点

  • 3个线缆进线孔M16 x 1.5

  • 操作头：的长弹簧杆TL

  • 弹簧杆可以从任意方向操作

  • 弹簧杆在操作区域可以缩短30 mm

  • 不可精准线性操作

  • 弹簧弹性允许偏转角度

技术参数

适用标准

EN 60947-5-1

外壳

压铸铝, 粉末涂层

防护等级

IP65 (IEC/EN 60529)

触点材质

银

开关类型

速动型

触点类型

1 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

max. 2.5 mm² (incl. conductor ferrules)

线缆进线孔

3 x M16 x 1.5

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

400 V

约定发热电流Ithe

6 A

应用类别

AC-15

额定工作电压/电流 Ie/Ue

6 A/400 VAC

短路保护

6 A gG/gN 型熔丝管

机械寿命

> 1百万操作次数

运行周期

max. 3600/h

环境温度

–20 °C … +80 °C

开关点的重复性精度

± 0.1 mm

产品认证

a

重量

214 g

下载专区

安装和接线说明 – ES/EM 41, ES/EM 411

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF2 MB 20.09.2023

版本 / 选项

以下版本/选择可根据需求提供

  • 镀金触点

  • 连接器 M12 x 1, 5-针

  • 机械锁
