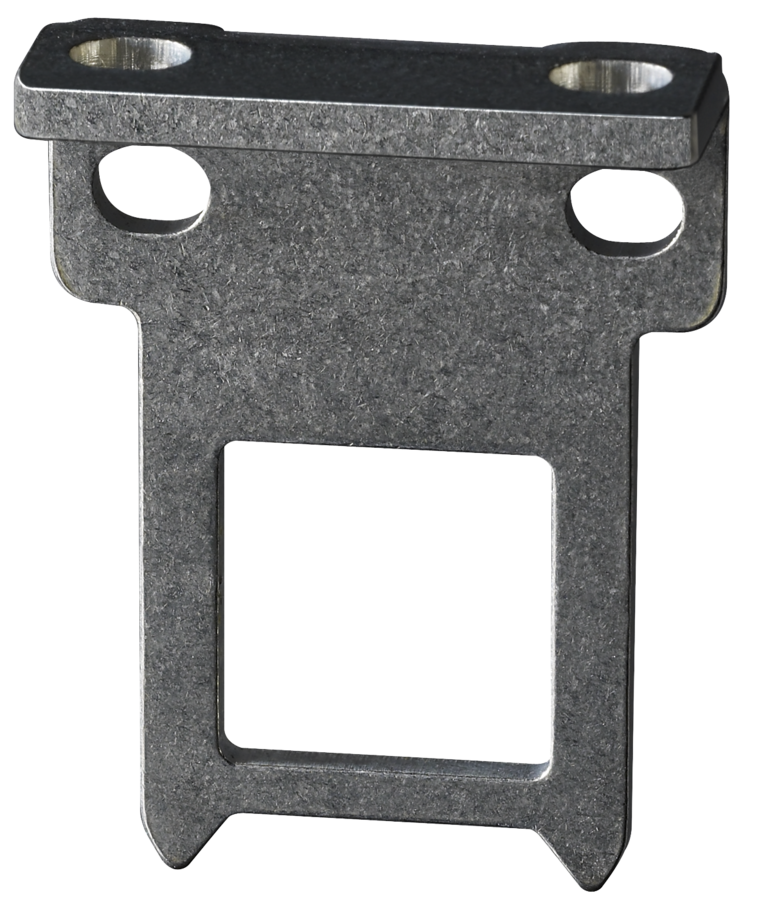

产品特点
不锈钢1.4301
特别适用于铰链式防护装置
铰链式防护装置的操作半径a = 350 mm和b = 700 mm
轴偏差x = 13.5 mm
注释
发货包含3个横槽密封塞。

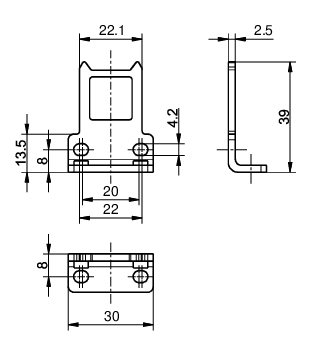

Dimensions
Drawings
操作半径
铰链的轴线应该在安全开关的顶部边缘和同一平面上的 x mm.
a = 操作件平面的操作半径
b = 与操作件平面成直线的操作半径
x = 轴偏差
注意！x必须参考外壳表面，而不是插入的操作件。
